誤報対応時に気になったCRE(終端抵抗)の中身

“終端抵抗” について詳しくは前ブログ “自動火災報知設備の配線工事方法～感知器編～” をご参照頂きたいのですが、要は感知器回路の最後尾だよ！という合図となる電気的な壁です。✋🤖⚡

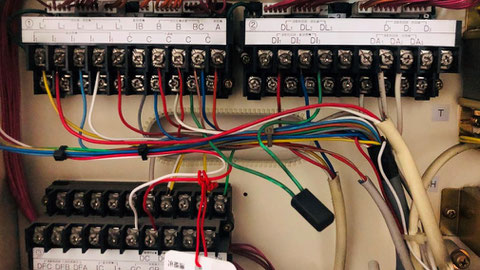

その電気的な壁がスタート地点である受信機の端子台に直接接続されているという事は、使用しない空き回線に対して行う処理であり、感知器が接続されていない回路ですから、本来発報するはずがないのです。((((；ﾟДﾟ))))💡

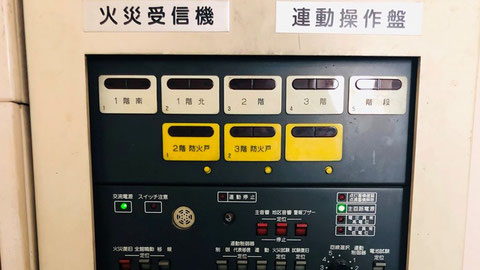

しかし、空き回線や感知器等に異常のない回線で誤報することもあり、その際は受信機の基盤が故障しているという事で、受信機交換のご提案をさせて頂くのですが、一つ気になることが…。🎡

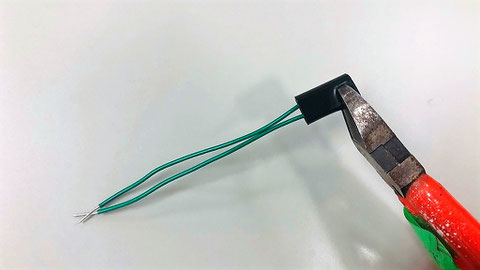

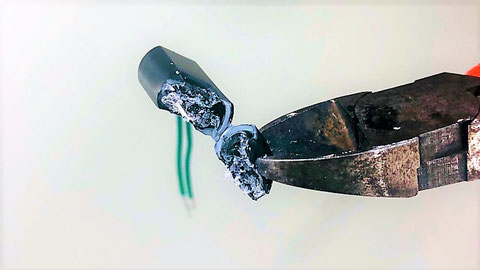

いやシンプル！…わざわざブラックボックスに入れなくてもいいのではないかと思いますが、色々事情があるのでしょう。💰

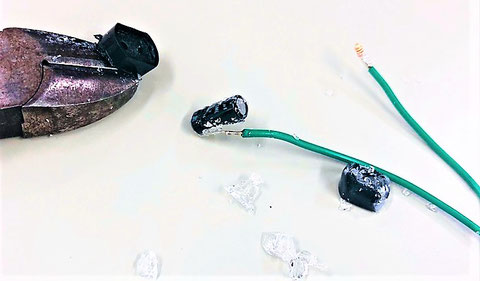

そして、分解する前にニッタン社さんのホームページを見ておれば普通にCREの機器図と回路図があってコンデンサと抵抗で構成されているという情報は得られたのですが、やはり人間という生き物は未知の事柄に対して厳しい対応をしてしまう様です。🙈🙊🙉

いずれにせよ『コイツは電流を通す可能性がある』という重大な事実が分かりました。🔋

以下に、その理由を軽く述べていきます。💬

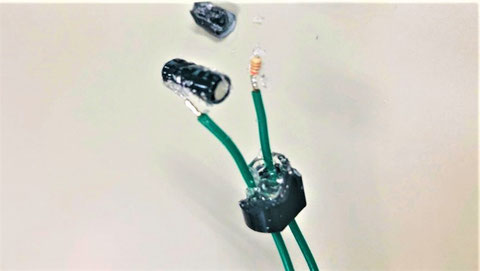

分解したときは『直列かな…⁉』と思いましたが、機器図にはしっかり並列の回路図が載っていましたので助かりました。📃笑

通常、終端抵抗は１０kΩなどの容量のものを使用していますが、CRE回路の抵抗については２０Ωと数値が小さい代わりに４.７µFというコンデンサが接続されています。💎

コンデンサには静電容量というものがあり、直流だと一定量の電荷を食べてすぐお腹いっぱいになり、壁になるんです。🍳

その為、コンデンサには直流は通さないという性質があることは、電験三種などの “お勉強” でもお馴染みでして、過渡現象辺りに触れたことがある方は理解が早いかと思います。📖✨

ところが直流を通さないコンデンサは壊れやがりまして、不良品で無くても経年劣化等で故障することが報告されており、要は寿命がある部品になります。👼

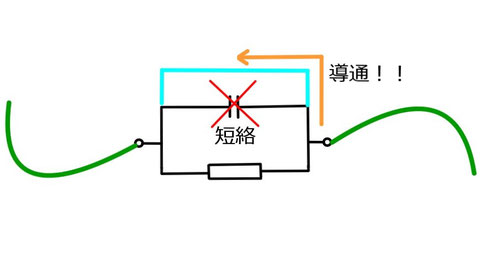

そして、コンデンサという電気的な壁が崩壊してしまうと、断線ではなく、その回路が導通することとなります。⚡

よって、受信機内において＋と－を接続しているような状態になり、短絡が起こると結論付けられます。(;´Д｀)💔

つまり今回の誤報は、CRE(終端抵抗)の劣化という不具合でも起こり得る症状であるという訳です。📦

もし、CRE(終端抵抗)の劣化に伴う導通で短絡していたのであれば、復旧しても再び発報するはずです。🚨

その為、本件は受信機の基盤不良による誤報であった可能性が高いと言えそうです。💯

✍（´-`）.｡oO（思い返せば、過去に(７)項 学校や(１２)項 工場の誤報調査・改修工事の際に…、、CREを交換したら治ったという案件は経験していましたね…。。）

やはり、何事もブラックボックスに包まれたままでは、思考が捗らないみたいです、また一つ学びを得ました。📺✨
