“熱電対式”差動分布型感知器の施工

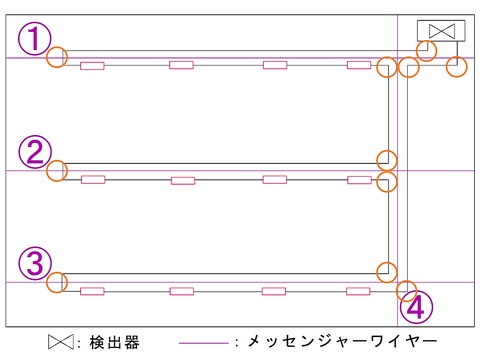

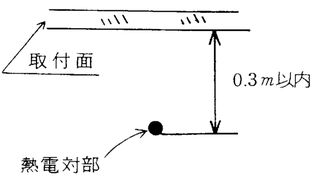

まず、前ブログ “熱電対式差動分布型感知器の製作” にて、以下の三本が一対になったモノを図の①②③に張ります。

1. メッセンジャーワイヤー
2. 接続電線
3. 接続電線に熱電対部を圧着したもの

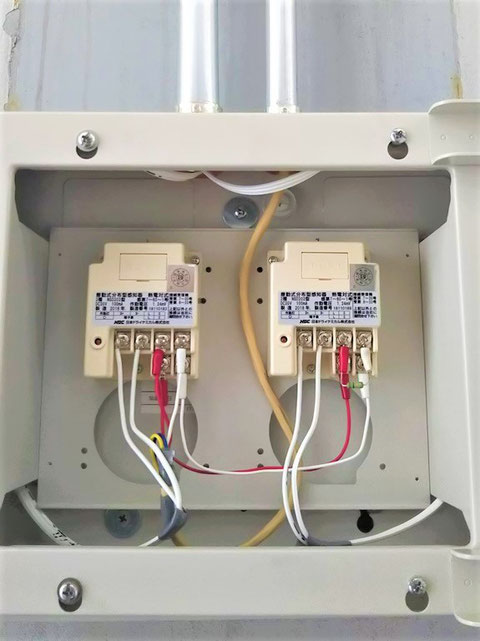

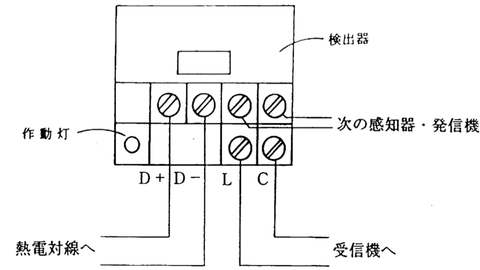

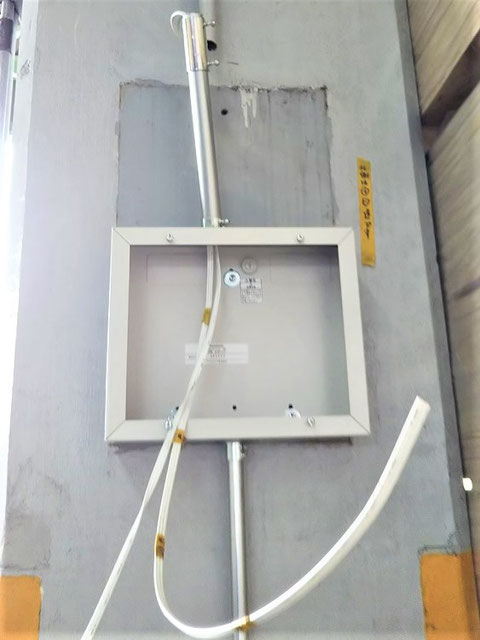

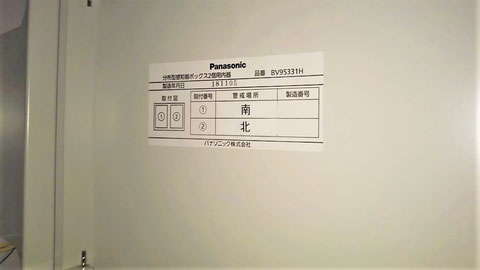

そして、④にあっては電気的に検出器と接続する為の縦のラインですから、熱電対部が圧着されていないモノを使います。🔌

また、オレンジの “◯” は接続電線同士のジョイントが必要となる箇所です。🍊＼(゜ロ＼)(／ロ゜)／🌇

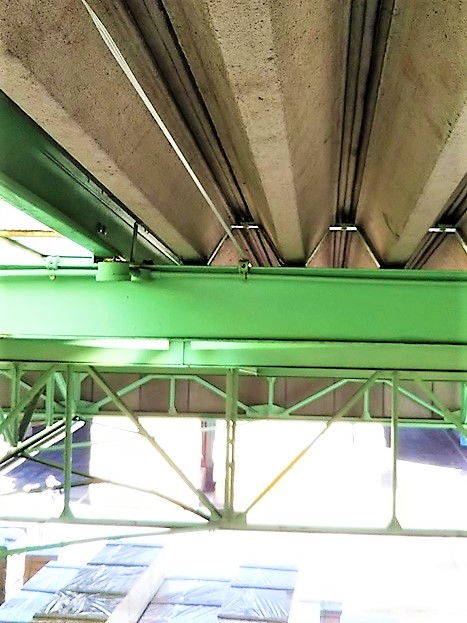

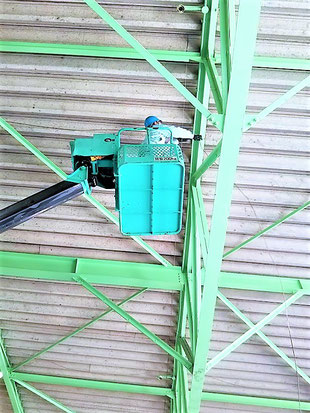

敷設及び接続はおそらく高所作業でしょうから、予め位置を把握し、確実に遂行して『あ、あそこ…』と言う様な二度手間を防ぐようにしましょう。🚛💨

『ちょっと何言ってるか分かんない』と思いますから、皆様の “左手” を熱電対式は差動分布型感知器と見立てて説明しますね。✋

左手の人差し指・中指・薬指で “３” を作るじゃないですか、その中指が固定用のメッセンジャーワイヤーで真っ直ぐ「ピンッ！」と張る為の役割を担っているんですよ。💡

それで残った人差し指と薬指が離れたままですと電気の流れが端っこで止まってしまうので、コイツ等をくっつけてやらなアカンという訳です。⚡(;´Д｀)👌

この左手の例で言うと、メッセン付きの空気管は “チョキ” ですね。チョキだと端っこで接続する電線が無い為、しいて言うなら右手のチョキを持ってきてやらねばなりませんから、手だけに “手間がかかる” ってわけです。✌✌✌

参考：日本ドライケミカル㈱

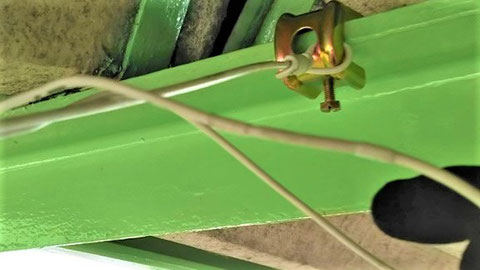

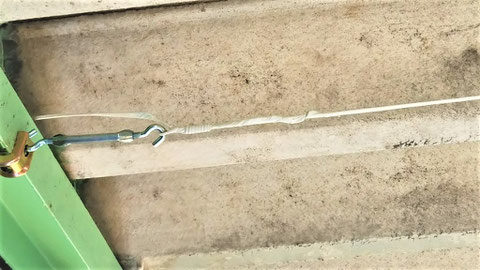

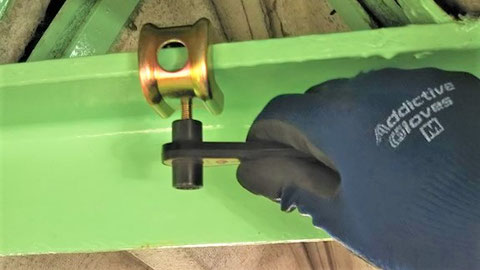

✍（´-`）.｡oO（ターンバックルを噛ませ…、、クルクル回して固定していくのは空気管式の時と同様ですね…！！）
