その「ピンッ！」と張る作業に最も手間がかかる為、設計時にはできるだけその本数を少なくするために決められたルールに則って一番楽っぽい方法を探るわけです。📝(;´Д｀)👌💦

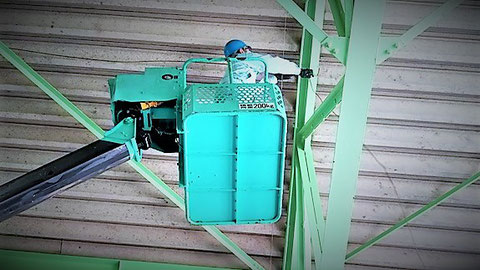

また、現場によっては高所作業車を用いる必要があるにも拘らず、荷物などの障害物があることによって作業し易い位置を確保する事すら難しい場合もあります。💔

よって、メッセンジャーワイヤーの敷設本数が少ない熱電対式は消防設備士にとって有難いものとなっています。(・ω・)ノ🔧

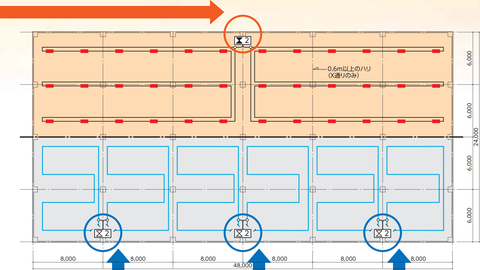

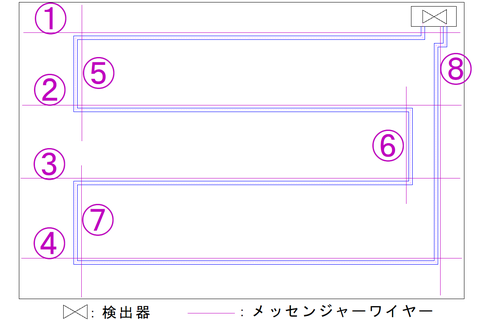

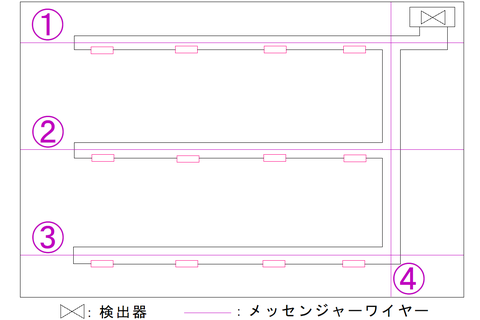

以下の例をご覧下さいませ。🔍

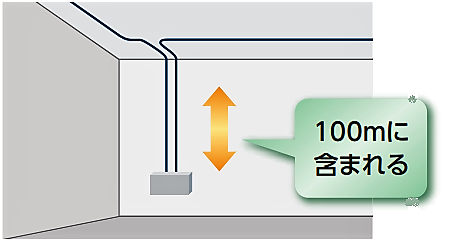

空気管式は、検出器１台に対して感知部(空気管)の全長が１００m以下になるようにしなければなりませんでした。🗼

しかし、熱電対式は長さによる制限ではなく熱電対部分が検出器１台に対して２０本以下であれば良く、検出器１台当たりの感知面積を空気管式よりも広く取ることが可能です。💯（´∀｀*）ｳﾌﾌ

その為、例えば点検時に楽をすることができます。👼♪

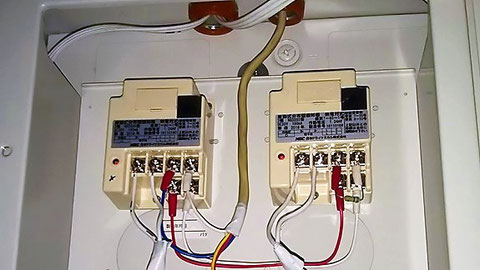

熱電対式の場合、検出器１台を試験すれば空気管式よりも大きいエリアを確認できますし、以下の通り “検出器までの距離” もこちらで融通できるので検出器を１か所に集めれば点検の効率アップが図れます。⏰✨

火災を有効に感知できる熱電対部の最低接続個数が１感知区域につき４本以上と決まっている為、小さな物置・押入等であっても最低４本以上の熱電対部を設けます。🏪

また、建物の構造によって１感知区域に設置されるべき熱電対部も異なってきます。以下の表をご覧下さいませ。🏠🏢🏩

ア）耐火構造の場合‥２２㎡以内に熱電対部１本以上設けます。

• ｘ×ｙ ≦ ２２ ㎡

イ）その他の構造の場合‥１８㎡以内に熱電対部１本以上設けます。

• ｘ×ｙ ≦ １８ ㎡

ウ）ｘ：ｙの比率は１：4.5 以内にします。 🎯

この比率の形状の部分ごとに “概ね” 中央部に設けます。⛳

ｘ：ｙの比率で一般的に設計する場合は以下の表の通りです。🏁

• ｘは熱電対部前後間隔

• ｙは熱電対部と熱電対部の相互間隔

つまり前後左右の間隔が空き過ぎないように、できるだけ均等に熱電対部を配置する為のルールという訳です。🎴

図面作成時には、スプリンクラー設備の様に散水半径まではシビアにいかないまでも、大まかに間隔が適切かどうかを確認する為に円をプロットしてみても参考になるかもしれません。🗿♪

✍（´-`）.｡oO（例. 非耐火で１８㎡の場合、１８÷３.１４≒５.７３

√５.７３≒２.４m‥、、よって半径２.４mの円を熱電対部に合わせて補助線色で点線でもひいてやると分かりやすいかも‥。。）
