連結送水管の設計届作成

連結送水管の設置基準は消防法施行令第２９条にて、７階以上の建物または５～６階建てで延べ面積が６,０００㎡以上の建物に設けると定められている為、こんな事になっている訳です。

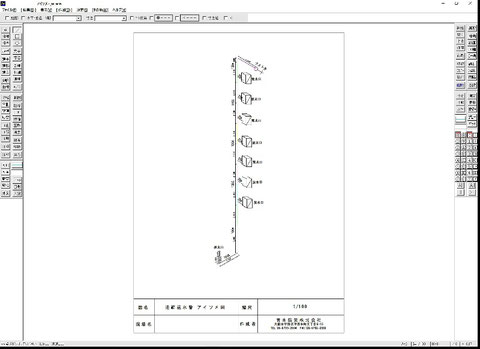

配管系統がどのように建物を回っているか、各配管径や弁類は幾つかなどの情報がアイソメ図を見れば一目瞭然となっています。👀

✍（´-`）.｡oO（この現場も、送水口から配管が一度 “地中” に潜っているため漏れたときに改修工事がしにくいですね…等。。）👷

全体の配管についての情報が揃ったら、それをもとに “配管の摩擦損失” を計算します。👓

以下に、摩擦損失計算書について言及していきます。📝

アイソメ図で一目瞭然になった連結送水管の配管についての情報をもとに、必要な値を計算していきます。📝(・ω・)ノ

画像中では、継ぎ手類を直管に換算した場合の長さを算出しています。📷

（´-`）.｡oO（９０°エルボは “L字のカーブ”で…、、チーズは凸の分岐を意味しています…。。）💡

“直管換算係数” は所定の定数がありますので、そちらを参考にしています。📖

参考：

✍（´-`）.｡oO（アングル弁の損失係数は小さいです…。。）

ここで重要なのが、この計算結果によって使用する配管が変わってくるという事です。((((；ﾟДﾟ))))💡

エクセル上でIF関数にて、値による表示を設定してあります。📝

例：１.５MPaを以下であれば、立管１００Aにて施工可能です。

　　１.５MPaを超えると、立管１５０Aにする必要があります。

また、１MPa以下であるとJIS3452という材質の配管でいいのですが、それ以上だとJIS3454スケジュール40ガス管(通称；ｽｹｼﾞｭｰﾙ管)を選択せねばなりません。✅

✍（´-`）.｡oO（スケジュール管の方が、より高い圧力にも耐えられる仕様というわけですが、お値段が高いんです…！！）

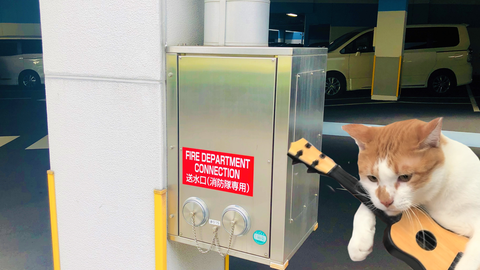

平成３１年４月頃に大阪市の消防用設備等の設置に係る運用基準で “送水口損失” としていた４.７mという定数が廃止されました。

新たな文言として、以下の様に謳われています。

• 『送水口の摩擦損失水頭は、使用する配管の種類及び呼びに応じ(2)により算出した流量（４．(1)ただし書を適用し２個の放水口（双口形のものを除く。）ごとに１の立管とした場合は、１,６００ℓ 毎分）における摩擦損失水頭値と送水口の等価管長３８.３mとの積による数値とする』

✍（´-`）.｡oO（計算してみるとガス管では１.１３m…、、スケ４では１.３m位の値になりますね…！！）

最後に、通常時は配管内を空にしておく “乾式” と、常時配管内に水を満たしておく “湿式” のどちらによる運用にするかを計算結果をもとに判定します。🌊

配管内の体積が0.5㎡を超えると “湿式”、それ以下だと “乾式” にします。💡✅

上記の体積による判断以外にも、寒冷地だと “乾式” を採用したり、１１階以上・高さ７０m以上の建物は “湿式” にしたりと基準は様々です。⛄

✍（´-`）.｡oO（配管に水が入っていないと…、、その分消防ポンプ車から補水する必要がありますからね…。。）🚒💦

管理人がスプリンクラー設備や連結送水管、屋内・屋外消火栓の施工に携わる為、資格取得した際に使用した参考書を紹介します。📢♪

📚（´-`）.｡oO（結局のところ…、、これで十分でした‥。。）

１類は損失計算など、設計をしない限り実務で触れる機会がないことも出題されるため、それになれる必要があります。🔢💦

しかし、ここで一度勉強しておくと、１類消防設備士を取得してからの着工届作成時に少し楽になるかと思いますので、惜しみなく理解に努められればと思います。💪♪

まだ、テキストをお持ちでない方は "消防設備士１類 超速マスター" ←のリンクよりお求め頂けます。

弊社のブログをみた事がきっかけで、未来の消防設備士が一人でも増えれば本望で御座います。🌠✨

• 連結送水管の設計届は配管系統図(アイソメ図)と、設計送水圧力計算書(摩擦損失計算書)がカギであった。🔑

• アイソメ図を見れば配管系統がどのように建物を回っているか、各配管径や弁類はいくつかなどの情報が一目瞭然であった。👀

• 算出した配管圧力の値によって、使用する配管の径や材質が変わってくることが分かった。👓
